Was sind NPN-Transistoren und warum sind sie wichtig?
Date: 10/09/2023
NPN-Transistoren schalten bei Aktivierung auf Masse, was sie von herkömmlichen mechanischen Schaltern unterscheidet. Es gibt zwei mögliche Zustände für einen NPN-Transistor:
Ruhezustand: Der Ausgang spiegelt den Pluspol der Stromversorgung wider.
Aktiver Zustand: Der Ausgang ist geerdet, wodurch der Stromkreis geschlossen wird.
Diese Anordnung ermöglicht einen vorhersagbaren Stromfluss und erhöhte Sicherheit.
WAS BEDEUTET NPN??

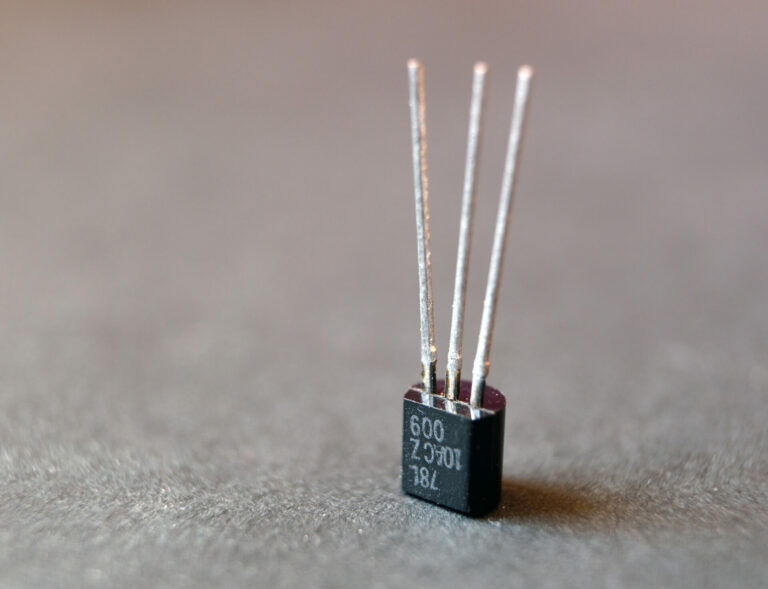

NPN-Transistoren sind in elektronischen Schaltungen weit verbreitet. Es handelt sich um ein Halbleiterbauelement mit drei Anschlüssen, das aus zwei n-Typ-Halbleitermaterialien besteht, die durch eine dünne Schicht aus p-Typ-Material getrennt sind. Diese drei Anschlüsse sind: Emitter (E), Basis (B) und Kollektor (C)
Arbeitsweise
Der NPN-Transistor nutzt die Bewegung von Elektronen: wenn ein geringer Strom in den Basisanschluss fließt, kann ein viel größerer Strom vom Kollektor zum Emitter fließen.

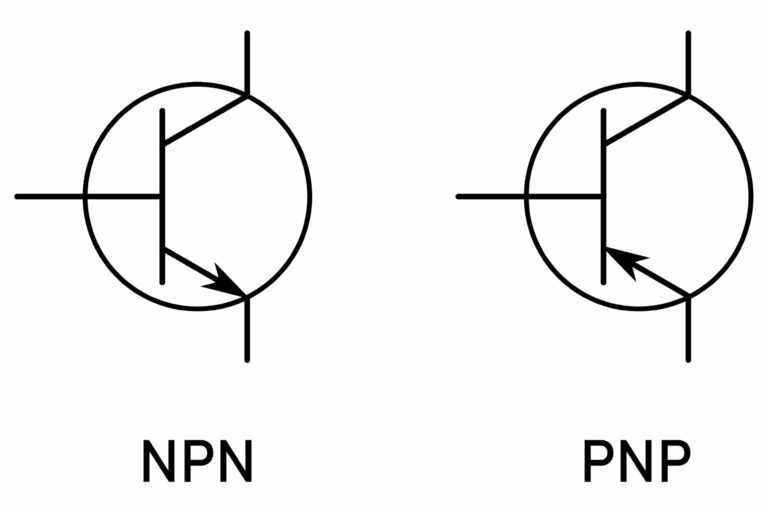

NPN VS. PNP: WAS IST DER UNTERSCHIED?
NPN- und PNP-Transistoren sehen zwar ähnlich aus, ihr Verhalten in einer Schaltung ist jedoch grundlegend verschieden und wird durch die Richtung des Stromflusses bestimmt:
NPN-Transistoren: Diese Transistoren fungieren als Stromsenke, indem sie die Last erden. Der Strom fließt vom Kollektor (positiver Anschluss) zum Emitter (Masse), wenn eine kleine Spannung an die Basis angelegt wird.
Beispiel: Stellen Sie sich eine LED vor, die an den Pluspol eines Netzteils angeschlossen ist. Wenn der NPN-Transistor aktiviert wird, erdet er den Stromkreis und die LED leuchtet auf.
PNP-Transistoren: Diese Transistoren fungieren als Stromquelle, indem sie die Last mit der positiven Versorgungsspannung verbinden. Der Strom fließt vom Emitter (positiver Anschluss) zum Kollektor, wenn eine kleine negative Spannung an die Basis angelegt wird.
Beispiel: Stellen Sie sich ein Relais vor, das geerdet ist. Wenn der PNP-Transistor aktiviert wird, liefert er Strom vom positiven Anschluss und versorgt das Relais mit Strom.
In modernen Systemen werden NPN-Transistoren aufgrund ihrer Kompatibilität mit der Erdungslogik und ihrer überlegenen Sicherheit bevorzugt eingesetzt. PNP-Transistoren hingegen sind häufig älteren Systemen oder Anwendungen vorbehalten, die ein Schalten auf der positiven Seite erfordern.
SO SCHLIESSEN SIE EINEN NPN-AUSGANG SICHER AN
Schritt 1: Machen Sie sich mit der Verdrahtung vertraut
Schließen Sie die Last (z. B. LED, Relais) zwischen dem Ausgangsanschluss und dem positiven Anschluss der Stromversorgung an.
Der Ausgang erdet den Stromkreis, wenn er aktiviert wird, so dass Strom durch die Last fließen kann.
Schritt 2: Sehen Sie sich die Produktdokumentation an
Jede APEM-Serie hat spezifische Verdrahtungskonfigurationen. Für genaue Anweisungen ziehen Sie die technischen Broschüren zu Rate.
Schritt 3: Stellen Sie die Kompatibilität sicher
Überprüfen Sie, dass die Spannungs- und Stromwerte der Last mit den Spezifikationen des Schalters übereinstimmen.
Fügen Sie bei Bedarf einen Pullup-Widerstand hinzu, um inaktive Ausgangssignale zu stabilisieren.
NPN-Transistorausgänge zeichnen sich durch Zuverlässigkeit, Sicherheit und Vielseitigkeit aus. Das Halbleiter-Design gewährleistet Langlebigkeit, der Erdungsmechanismus minimiert das Kurzschlussrisiko und ihre Anpassungsfähigkeit macht sie zum idealen Produkt fürHeavy Duty Fahrzeuge, beim Material Handling oder für medizinische Geräte.
NPN-BASIERTE PRODUKTE VON APEM
Die Schalter von APEM nutzen die Vorteile von NPN-Ausgängen und bieten eine Reihe von Lösungen für unterschiedliche Anforderungen:
PBA-Serie
Piezoelektrische Schalter, versiegelt nach IP68 oder IP69K mit kundenspezifischer Konfiguration.
ERKUNDEN SIE DIE NPN-LÖSUNGEN VON APEM
Entdecken Sie unseren umfangreichen Katalog oder wenden Sie sich an unsere Experten für eine maßgeschneiderte Beratung. Fordern Sie noch heute ein Probeexemplar an und erleben Sie den Unterschied von APEM aus erster Hand.
