Welche Funktionen erfüllen Mensch-Maschine-Schnittstellen auf den Bedienfeldern von Gabelstaplern?
Date: 10/06/2026
Loading...
Gabelstapler sind in verschiedenen Ausführungen für bestimmte Aufgaben erhältlich. Gegengewichtsstapler, Hubwagen oder auch Frontstapler sind allesamt mit HMIs ausgestattet, die dem Bediener eine präzise Steuerung von Bewegungen sowie die Handhabung von Lasten ermöglichen. Diese Mensch-Maschine-Schnittstellen bestehen aus einer Kombination von Joysticks, Drucktasten und Kontrollleuchten für einen effizienten und sicheren Betrieb in einem Industrie- und Logistikumfeld.
Was ist ein Gabelstapler und wie funktioniert er?
Ein Gabelstapler ist ein industrielles Fahrzeug für das Heben, Bewegen und Transportieren von Material über kurze Strecken. Gabelstapler kommen häufig in Warenlagern, auf Baustellen und an Produktionsstätten zum Einsatz, wo sie für das Material handling unverzichtbar sind.
Funktionsprinzip:
Antrieb: Gabelstapler verfügen über einen Verbrennungsmotor (Diesel, Benzin, LPG) oder elektrische Batterien.
Mast und Gabeln: Der Mast hebt und senkt die Gabeln, die unter Paletten oder Lasten geschoben werden. Der Mast arbeitet mit einem Hydrauliksystem für die erforderliche Hubkraft.
Hydrauliksystem: Der Bediener steuert das Hydrauliksystem mithilfe von Hebeln und die Hydraulik steuert das Anheben, Neigen und Absenken von Mast und Gabeln.
Gegengewicht: Am Heck von Gabelstaplern ist oftmals ein Gegengewicht angebracht, um das Gewicht beim Heben schwerer Lasten auszugleichen.
Lenkung und Manövrierfähigkeit: Im Gegensatz zu Autos verfügen Gabelstapler über eine Hinterachslenkung für einen kleinen Wenderadius auf engem Raum.
Bedienelemente: Mensch-Maschine-Schnittstellen (HMI) verfügen über Joysticks, Schalter und Sicherheitsfunktionen.
So wie Motor, Mast und Hydraulik eines Gabelstaplers die Bewegungen steuern, nutzt der Bediener eine Reihe von HMI-Bedienelementen zum Manövrieren, Heben und Sichern von Lasten. Diese Bedienelemente, von Lenkmechanismen bis hin zu Not-Aus-Schaltern, sind auf Präzision und Effizienz ausgelegt, um einen reibungslosen Betrieb in anspruchsvollen Industrieumgebungen zu gewährleisten. Werfen wir einen Blick auf die wichtigsten HMI-Funktionen, die eine intuitive und zuverlässige Bedienung von Gabelstaplern ermöglichen.

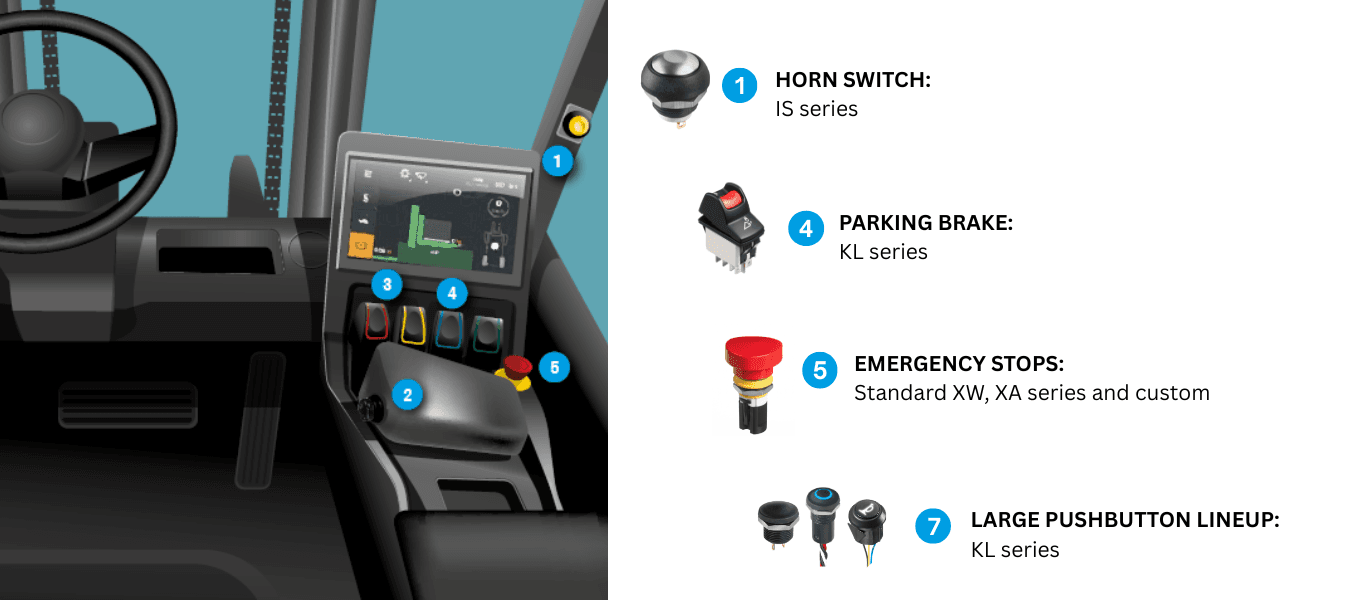

Welches sind die verschiedenen HMI-Bedienelemente an einem Gabelstapler?

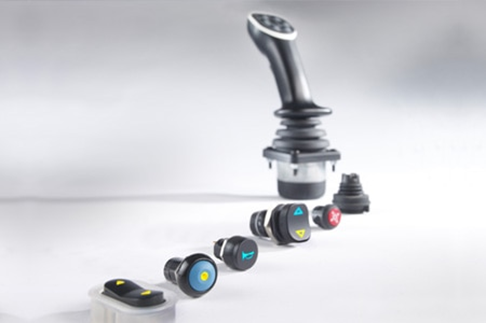

Die verschiedenen HMI-Bedienelemente an einem Gabelstapler umfassen eine Vielzahl von Schnittstellen, die dem Bediener das Steuern von Bewegungen, das Heben von Lasten und das sichere Manövrieren ermöglichen. Mast und Gabeln werden über Hub- und Neigungsverstellhebel gesteuert, wohingegen Joysticks häufig für eine präzisere Steuerung an Frontladern, darunter Schubmast- und Kommissionierstapler, zum Einsatz kommen.
Der Betrieb und die Sicherheit eines Fahrzeugs wird über einen Zündschalter mit Start- und Stopp-Funktionen, einen Not-Aus-Schalter (E-Stopp) für das unmittelbare Anhalten in Notsituationen und eine spezielle Feststellbremse für Gabelstapler gesteuert.
Weitere funktionale Bedienelemente umfassen einen Hupenschalter für das Signalisieren von Gefahren, einen Licht-Ein-/Ausschalter für die Sichtbarkeit und ein Batteriemanagementsystem für die Steuerung der Stromversorgung. Ferner integriert das System eine funktionale IV-Sicherheit mit einem NAMUR-Kontakt auf der zentralen Konsole.
APEM, der ideale Partner für Gabelstaplerzubehör

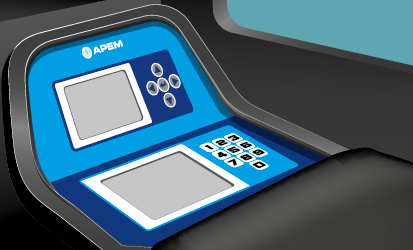

APEM übernimmt die Entwicklung und Fertigung kundenspezifischer, ergonomischer und sicherer Bedienfelder für Gabelstapler, darunter integrierte Armstützen, unter Verwendung spezifischer Kommunikationsprotokolle (z. B. CANopen) und SIL2-konformer Bauteile. Physische Tasten mit einer haptischen Rückmeldung überzeugen durch eine wohldurchdachte Anordnung um den Bildschschirm zur Gewährleistung einer intuitiven und sicheren Betätigung.
Experts’ support for qualified HMIs in forklifts
For years, APEM has partnered with international forklift manufacturers to deliver ergonomic, robust, and customizable HMIs. Our extensive range of standard products adapts seamlessly to all types of vehicles such as reach trucks, pallet trucks, and order pickers. Backed by this experience, our skilled experts are ready to collaborate on your projects, offering tailored support and solutions to meet your specific needs. Whether you're facing technical challenges or looking to optimize operator comfort and performance, we’re here to help you every step of the way.
