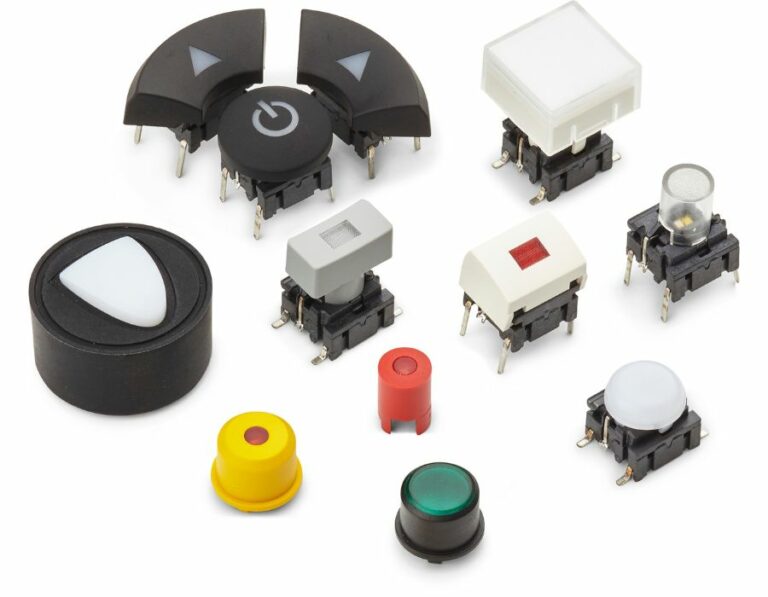

Wie man MEC-Scharnierkappen montiert?
Date: 10/09/2023
1. Art: 1A/1H/1M/1ZA/Navimec
Die Kappe mit ihren Scharnieren in einem Winkel von 45 Grad oben an den Scharnieren des Schalters anlegen. Die Kappe muss dabei von selbst in dieser Stellung verbleiben.Danach die Kappe vorsichtig mit einer leichten Drehbewegung in die Aufnahme drücken.
2. Art: 1B+ 2C/2D
Bei dieser 2. Art wird zuerst die Kappe 1B in die 2C oder 2D Einfassung eingesetzt. Dabei wird die Kappe zur Einfassung ausgerichtet und einfach hineingedrückt.Danach wird die bestückte Einfassung in einem Winkel von 90 Grad am Schalter montiert. Um die korrekte Montageposition zu gewährleisten setzen Sie den schmalen Zapfen seitlich an der Einfassung oben an der entsprechenden Spur an und drücken ihn dann nach unten.Bei einer korrekt montierten Kappe oder Einfassung erhalten Sie ein gutes Klick-Geräusch und die Schalter sind leichtgängig.
