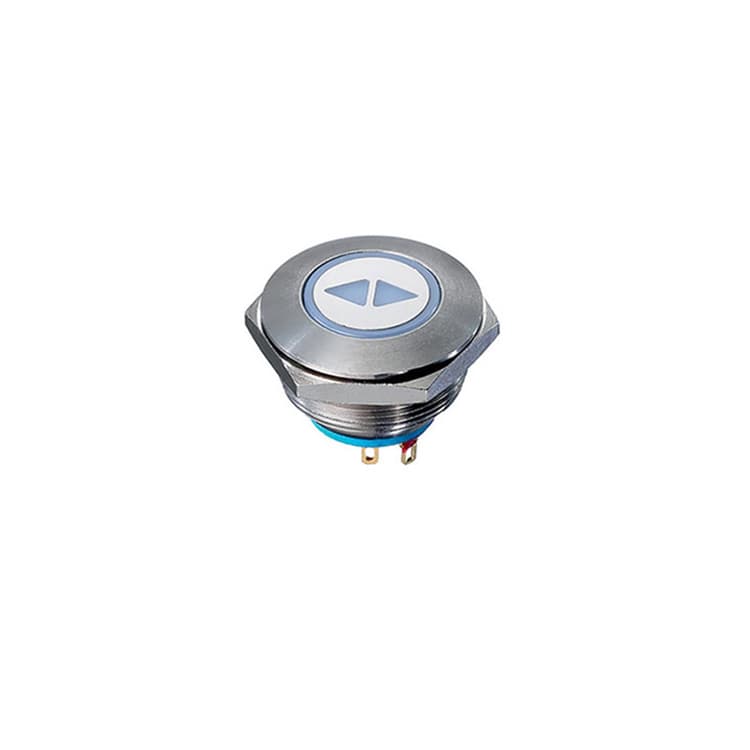

AV3SLD2077011K
Le commutateur à panneau AV3SLD2077011K est une option polyvalente et fiable pour vos appareils électroniques. Doté de contacts plaqués or, vous pouvez vous attendre à une excellente conductivité et durabilité. Les matériaux de douille sont en laiton plaqué nickel, assurant une construction solide et durable. Ce bouton poussoir est conçu pour répondre à vos besoins et offrir une expérience utilisateur fluide.
Caractéristiques principales
- Couleur LED: Blanc (clair)
- Montage: Soudure
- Diamètres de douille: 22 mm (0.866in)
- Matériaux de douille: Laiton plaqué nickel
- Matériaux de contact: Doré.
- Éclairage: Luminosité
- Couleurs de surmoulage: Blanc (clair)
- Etanchéité: IP67 ou IP69K
Spécifications
Caracteristiques distinctives:
- Interrupteurs secteur homologués EN61058-1
- Ø 16 (.629), 19 (.748) et 22 mm (.866)
- Verrouillage
- Trois types de bornes
Specifications generales:
- Course : 0,7 mm (.027) ±0,1 mm (.003)
- Force de manœuvre : 7 N ±2 N - L’option K augmente la force de manœuvre.
- Couple de serrage : 5 Nm mini.- 14 Nm maxi. appliqué à l’écrou
- Epaisseur du panneau : 1 (.039) à 6 mm (.236) maxi.
- Soudure au fer : 270 °C, 3 secondes maxi.
- Découpe du panneau : Ø 19,2 mm (.755) ou Ø 22,2 (.874)
- Pas mini pour montage en matrice : 30 mm (1.181) x 30 mm (1.181)
Specifications environnementales:
- Température d’utilisation : -30 °C à +70 °C
- Etanchéité frontale : IP67 ou IP69K selon la norme IEC 60529
Specifications electriques:
- Pouvoir de coupure maxi. avec charge résistive : 50 mA 24 Vcc
- Tension et consommation de la led :led bicolore : 2 V (3 V maxi.) 20 mAAutres couleurs : 2 V (3 V maxi.) 10 mA(une résistance en série doit être ajoutée par l’utilisateur)**
- Résistance de contact initiale : 100 mΩ maxi.
- Résistance d’isolement : 1 000 MΩ mini. sous 500 Vcc
- Rigidité diélectrique : 500 Veff. 50 Hz mini. entre sorties2 000 Veff. 50 Hz mini. entre sorties et masse
- Durée de vie électrique : 1 000 000 cycles en charge
