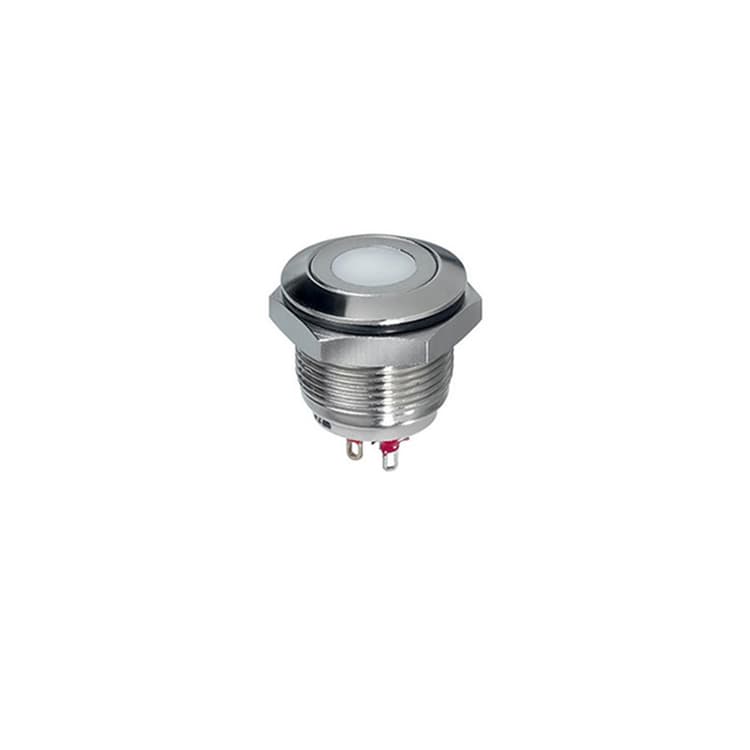

AV09C7L3D9403K
Ces poussoirs font partie de la gamme AV, poussoirs antivandales et poussoirs de sécurité esthétiques, robustes et endurants, disponibles avec des diamètres de canon de 16 à 24 mm, différentes formes de bouton, ainsi que de nombreuses matières et finitions.
Caractéristiques principales
-
Etanchéité:
Étanche IP65
-
Couleurs LED:
Vert
-
Éclairage:
Luminosité
-
Fonction:
Normally open (no)
-
Boitier:
C7
-
Terminaux:
Vis
-
Contacts:
Dôme plaqué or
-
Série:
AV
-
Matériaux actionneur:
Acier inoxydable / acier inoxydable
Fiche technique
Fichier 3D
Spécifications
Caracteristiques distinctives:
- Retour tactile
- Lumineux ou non lumineux
- Momentané (NO)
- Marquage disponible
Specifications generales:
- Course : 0,7 mm (.027) ±0,1 mm (.003)
- Force de manœuvre : 7 N ±2 N - L’option K augmente la force de manœuvre.
- Couple de serrage : 5 Nm mini.- 14 Nm maxi. appliqué à l’écrou
- Epaisseur du panneau : 1 (.039) à 6 mm (.236) maxi.
- Soudure au fer : 270 °C, 3 secondes maxi.
- Découpe du panneau : Ø 19,2 mm (.755) ou Ø 22,2 (.874)
- Pas mini pour montage en matrice : 30 mm (1.181) x 30 mm (1.181)
Specifications environnementales:
- Température d’utilisation : -30 °C à +70 °C
- Etanchéité frontale : IP67 ou IP69K selon la norme IEC 60529
Specifications electriques:
- Pouvoir de coupure maxi. avec charge résistive : 50 mA 24 Vcc
- Tension et consommation de la led : led bicolore : 2 V (3 V maxi.) 20 mA Autres couleurs : 2 V (3 V maxi.) 10 mA (une résistance en série doit être ajoutée par l’utilisateur)**
- Résistance de contact initiale : 100 mΩ maxi.
- Résistance d’isolement : 1 000 MΩ mini. sous 500 Vcc
- Rigidité diélectrique : 500 Veff. 50 Hz mini. entre sorties 2 000 Veff. 50 Hz mini. entre sorties et masse
- Durée de vie électrique : 1 000 000 cycles en charge
Materiaux:
- Corps : PBT UL94-V0
- Sorties : laiton doré
- Contacts : coupelle dorée
- Bouton : acier inoxydable avec surmoulage thermoplastique
- Led
