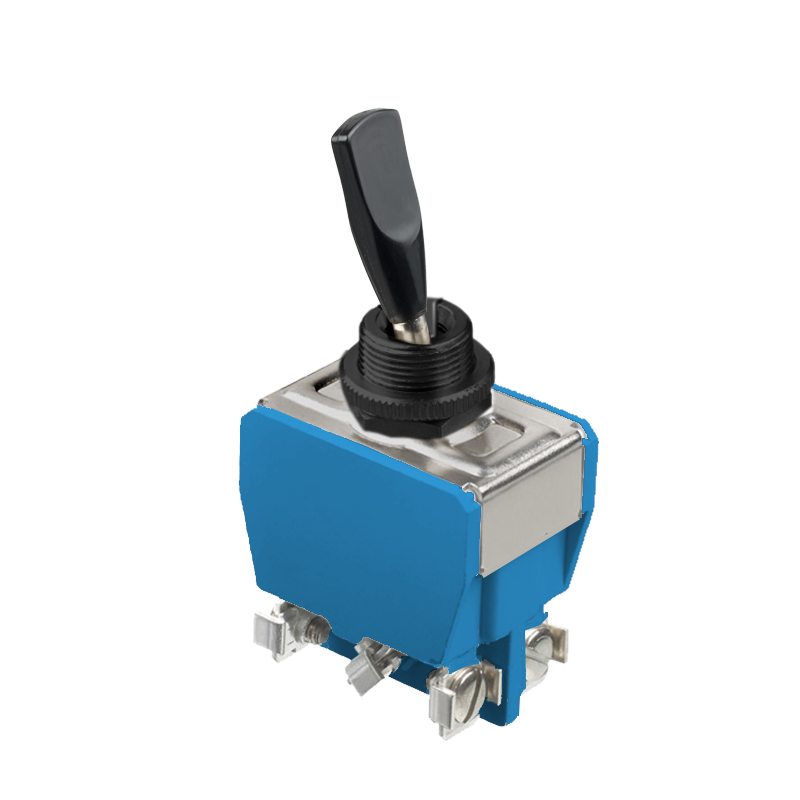

649HGKX2595
Interrupteurs industriels à levier métallique ou isolé-intensité élevée.
Caractéristiques principales
-
Options:
Black finish + front panel sealing
-
Options d'actionneur:
Ergonomic flat plastic actuator
-
Nombre de pôles:
Double pole
-
Série:
6
-
Fonctions électriques:
ON OFF ON
-
Actionneur et bornes:
Levier en métal, bornes à vis
Fiche technique
Fichier 3D
Spécifications
Caracteristiques distinctives:
- Mécanisme robuste
- Haute intensité/tension nominale
- Levier isolé ou métallique
- Approuvé UL, CSA et NF-VDE (EN 61058-1)
Specifications generales:
- Couple de serrage : 1,50 Nm maxi. appliqué à l'écrou
- Epaisseur du panneau : 4,5 mm (.177) maxi. entre 2 écrous
Specifications environnementales:
- Température d'utilisation : -20 °C à +55 °C
Specifications electriques:
- Pouvoirs de coupure maxi. : voir tableaux ci-dessous
- Pointe de courant : 30 A maxi. pendant 1/2 sinus, 250 Vca
- Résistance de contact initiale : 10 mΩ maxi.
- Résistance d'isolement : 1.000 MΩ mini. sous 500 Vcc
- Rigidité diélectrique : 2.000 Veff. 50 Hz mini. entre sorties 2.500 Veff. 50 Hz mini. entre sorties et masse
- Durée de vie électrique : 10.000 cycles en charge
Materiaux:
- Corps : polyester UL94-V0
- Organe de commande : - 600H : laiton nickelé - 600NH : polyamide noir
- Canon : laiton nickelé
- Contacts : alliage argent/nickel
