Cas d'usage : bouton-poussoir à sécurité intégrée pour engins lourds

Date: 26/06/2026

Le moins que l’on puisse dire, c’est que l’utilisation d’un équipement de terrassement n’a pas grand-chose à voir avec un travail de bureau. Des heures durant, les conducteurs sont amenés à évoluer sur terrain accidenté, souvent par mauvais temps, tout en devant rester précis dans le maniement de machines lourdes. La poussière, les vibrations, le bruit et la visibilité limitée posant problème en permanence, chaque commande de la cabine se veut déterminante pour la sécurité, le confort et l’efficacité. Or, les interrupteurs et commandes standard ont généralement du mal à répondre à ces conditions rigoureuses : en effet, ils sont parfois difficiles à repérer, sujets à l’usure, ou encore incapables de fournir la signalisation critique pour la sécurité qui est attendue de la part des opérateurs. Le présent cas d’utilisation client dévoile la façon dont ces défis ont été relevés en développant un interrupteur entièrement personnalisé censé trouver place sur l’accoudoir d’un siège conducteur. Pensé dans un triple souci d’ergonomie, de durabilité et de sécurité, il assure une grande fiabilité de fonctionnement même dans les environnements les plus sévères, ce qui améliore simultanément l’expérience de l’opérateur et les performances de l’équipement.

Les conditions de travail des opérateurs de machines lourdes

Les opérateurs de terrassement interviennent dans des environnements comptant parmi les plus exigeants du secteur de la construction. Aux commandes d’une machine lourde, comme les bulldozers, les pelleteuses et les chargeuses, ils se trouvent exposés à une combinaison de contraintes physiques, environnementales et techniques qui leur imposent de l’adresse, de la concentration et de la résilience.

Exposition aux intempéries : les opérateurs passent de longues heures à l’extérieur, où ils doivent tour à tour composer avec une chaleur extrême, le froid, la pluie et le vent, le tout sur un terrain souvent irrégulier, boueux ou rocheux.
Difficultés physiques et environnementales : le bruit constant, la poussière et les vibrations font partie du quotidien des opérateurs concernés.
Emploi du temps : les longues journées de travail, le travail par roulement et les opérations nocturnes sont couramment la règle, ce pour pouvoir tenir les délais serrés des projets réalisés.
Obligations de sécurité : le port d’équipements de protection, à savoir un casque, des gants, des chaussures de sécurité et des protections auditives, est évidemment obligatoire, de même que la stricte observation des protocoles de sécurité est indispensable à la prévention des accidents.
Exigences techniques : le maniement de machines complexes avec précision exige une concentration permanente et une grande dextérité.
Adaptabilité : le terrain, la météo et les conditions de projet étant variables, les opérateurs sont tenus à une adaptation rapide, qu’il s’agisse d’ouvrages de construction urbaine, d’une zone minière reculée ou de travaux routiers à grande échelle.

Ce rapide aperçu de la réalité quotidienne des opérateurs de terrassement montre à quel point leur rôle est à la fois physiquement exigeant, techniquement contraignant, et critique pour la sécurité.

Compréhension des exigences du client

Passant une bonne partie de leur temps en environnement sévère, les opérateurs de terrassement y sont confrontés à la poussière, aux vibrations, à des températures extrêmes, mais aussi à un constant besoin de précision. Les commandes qu’ils utilisent doivent donc allier fiabilité, sécurité et ergonomie pour pouvoir réduire la fatigue et empêcher les erreurs. C’est dans cette optique que le client concerné souhaitait un interrupteur qui, destiné à être implanté sur l’accoudoir du siège conducteur, puisse communiquer en toute fluidité avec l’affichage tête haute du véhicule tout en résistant à ces conditions exigeantes.

Les principales exigences étaient les suivantes :

Des contacts NC/NO assurant une signalisation critique pour la sécurité ;
Une protection IP67 / IP69K contre la poussière, l’eau et les opérations de nettoyage agressif ;
Un éclairage LED avec marquages personnalisés pour garantir la visibilité même par faible luminosité ou en environnement poussiéreux ;
Un ensemble de câbles facile d’installation pour une intégration aisée ;
Un enjoliveur affleurant de 16 mm compatible avec l’outillage existant pour les accoudoirs ;
La conformité à un SIL (Safety Integrity Level, ou Niveau d’intégrité de sécurité) donné afin de répondre à des normes de sécurité rigoureuses.

Grâce à la prise en considération des conditions concrètes rencontrées par les opérateurs, l’interrupteur souhaité a pu être conçu de manière à obtenir les niveaux de fonctionnalité, de sécurité et de durabilité escomptés.

Les problèmes des interrupteurs à bouton-poussoir industriels standard

Il se trouve qu’après de longues recherches, aucun interrupteur standard ne réunissait l’ensemble des caractéristiques recherchées. En effet, les produits en stock ne présentaient pas simultanément des contacts NC/NO critiques pour la sécurité, une bonne protection contre les pénétrations, des marquages LED personnalisés, et un design affleurant extra-plat. Quant à l’exigence posée par le client en matière de SIL, elle limitait encore les options disponibles, ce qui nécessitait l’élaboration d’une solution sur mesure.

La solution que nous avons apportée

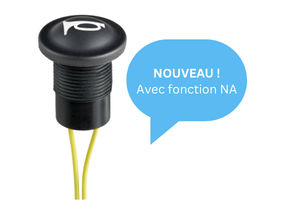

APEM a mis au point un interrupteur à bouton-poussoir qui, bien que basé sur la série IX, a été entièrement personnalisé en vue d’être adapté aux besoins du client. L’enjoliveur affleurant de 16 mm a ainsi permis une intégration fluide à l’accoudoir sans avoir à en modifier l’outillage. Le choix de contacts NC/NO a procuré une signalisation critique pour la sécurité, et celui d’un indice IP67 / IP69K, la durabilité voulue en conditions sévères. Enfin, l’éclairage et les marquages LED sur mesure ont accru la visibilité, tandis que l’ensemble de câbles spéciaux a permis une connectivité prête à l’emploi avec le système d’affichage tête haute du véhicule.

Les avantages d’un interrupteur NC/NO

Un interrupteur à bouton-poussoir doté de contacts NC/NO (Normally Closed / Normally Open) offre de nets avantages dans les applications critiques pour la sécurité sur les véhicules. En fournissant deux états de signal distincts, le commutateur assure en effet la fiabilité de la communication avec l’affichage tête haute et les systèmes de commande du véhicule. Ce design à double contact donne au système la possibilité de détecter à la fois les conditions d’activation et de défaillance, ce qui accroît la sécurité, favorise la conformité SIL, et prévient les commandes accidentelles et les oublis de commande. Dans des applications telles que les commandes pour accoudoir, un interrupteur NC/NO contribue en définitive à maintenir la confiance des opérateurs tout en préservant des fonctions critiques.

Série IX NAMUR

Discutons de votre application

Chaque environnement et chaque machine ont leurs propres contraintes. Comme le montre cet exemple, trouver le bon bouton poussoir implique souvent d’aller au-delà des solutions standards afin de s’adapter aux conditions réelles d’utilisation.

Si vous travaillez sur une application similaire ou faites face à des défis techniques spécifiques, nous serions ravis d’en savoir plus sur vos besoins et de voir comment nous pouvons vous accompagner.
