13246-3X778

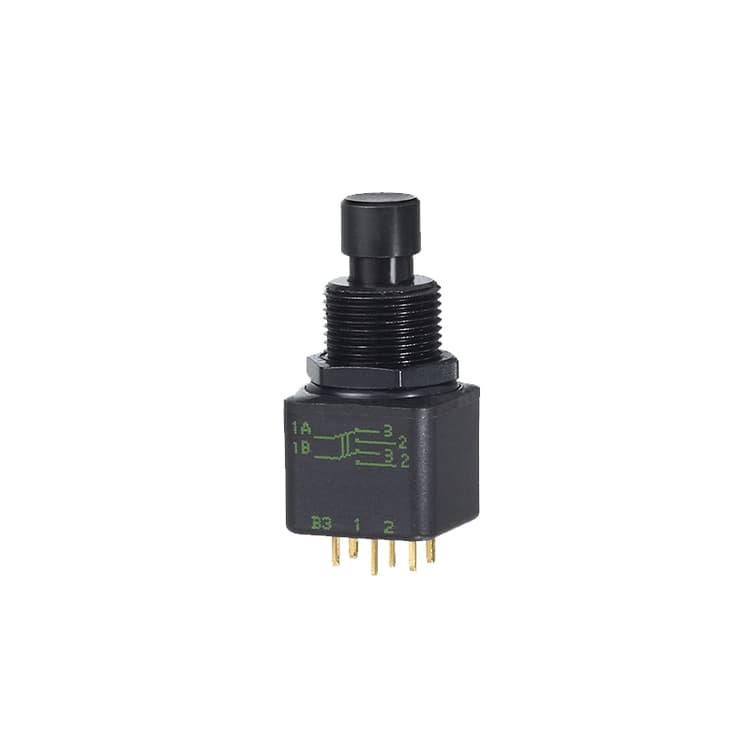

Professionelle Miniatur-Drucktaster im Mikroschalterprinzip - quick-break. Äußerst zuverlässige ein- und zweipolige Drucktaster (Umtaster NO/NC). Erhältlich mit Lötösen und Lötstifte zur Platinenmontage. Silber-, vergoldete Silber- oder vergoldete Messingkontakte. UL und CECC zugelassen, designet nach den MIL Spezifikationen, in zahlreichen Optionen erhältlich.
Spezifikationen
Unterscheidungsmerkmale:
- Vollständig abgedichtet, schwarz
- Doppelwandiges Gehäuse für hohe
- mechanische Festigkeit und elektrische Isolierung
- CECC-Zulassung (CECC 96401-001)
- Äußerst zuverlässige Kontakte
- Kompakte Größe
Allgemeine Spezifikation:
- Gesamtweg : 2,5 mm (.098)
- Anzugsdrehmoment : 1,50 mN max.
- Frontplattenstärke : 8 mm (.315) max
Umgebungsbedingungen:
- Schlagfestigkeit : 50 g - 11ms (IEC 68-2-27)
- Vibrationsfestigkeit : 10-500 Hz - 10g (IEC 68-2-6)
- Arbeitstemperatur : -40 °C bis +85 °C
- Feuchtigkeitstest : 56 Tage, 93 % r.F., 40 °C (IEC 68-2-3)
- Salznebel : 96 Stunden (IEC 68-2-11)
Elektronische Spezifikationen:
- Max. Schaltleistung mit Widerstandsnennlast : 4 A 28 V-
- Minimale Belastung : 10 mA 50 mV, 10 µA 5 V- Über 300 mA 28 V- wird die Goldschicht der Kontakte zerstört.
- Übergangswiderstand : 10 mΩ max. (Anfangswert)
- Isolationswiderstand : 1 000 MΩ min. bei 500 V-
- Spannungsfestigkeit : 1 000 Veff. 50 Hz min. zwischen Anschlüssen 2 000 Veff. 50 Hz min. zwischen Polen 2 000 Veff. 50 Hz min. zwischen Anschlüssen und Masse
- Kontaktprellen : 2 ms max.
- Elektrische Lebensdauer : - Bei 4 A 28 V- : 10 000 Zyklen - Bei Trockenschalten (50 mV 10 mA) : 150 000 Zyklen
Materialien:
- Gehäuse : Diallyl Phtalat (DAP) mit äußerer Wand aus PBT (Epoxyabgedichtet)
- Betätiger : Messing, Schwarz verchromt
- Buchse : Messing, Schwarz verchromt
- Kontakte : Silberauflage, vergoldet mit Nickelsperrschicht
