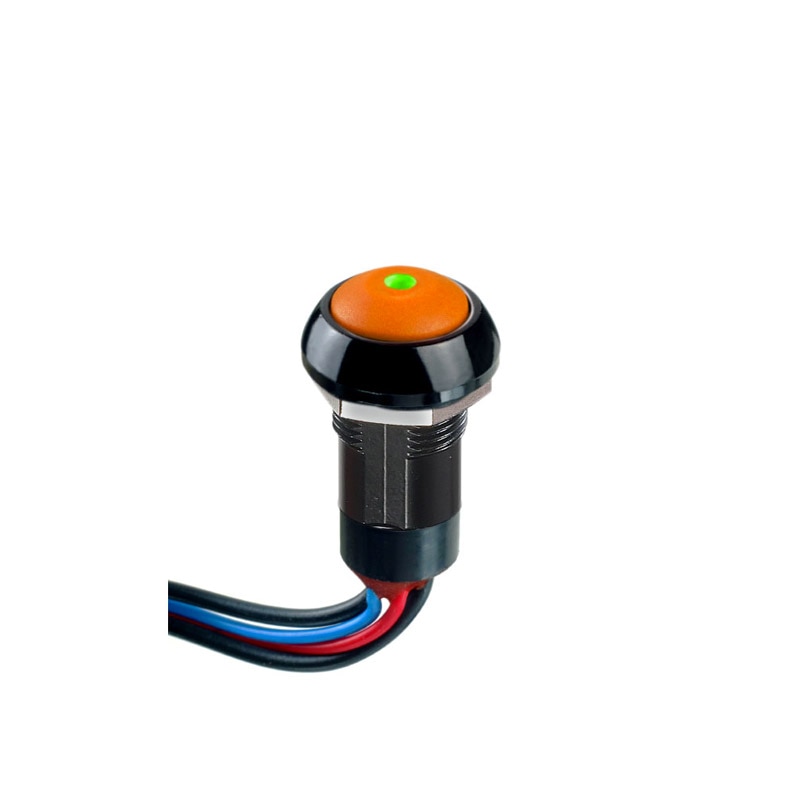

IPR1FAD9L0G
Le commutateur de panneau IPR1FAD9L0G est un bouton-poussoir polyvalent qui s'intègrera parfaitement dans n'importe quel système électrique. Avec son design d'actionneur arrondi et incurvé, il apporte une apparence élégante et moderne à votre panneau de contrôle. Le commutateur offre deux fonctions électriques : OFF et ON, vous permettant de contrôler facilement le flux d'alimentation. Ses contacts sont en argent plaqué or de haute qualité, garantissant une excellente conductivité et durabilité. Améliorez votre panneau de contrôle avec le commutateur de panneau IPR1FAD9L0G pour une solution fiable et élégante.
Caractéristiques principales
- Couleur LED: Vert
- Couleurs de l'organe de manoeuvre: Orange
- Fonctions électriques: ON OFF
- Montage: Câbles, standard
- Matériaux de contact: Argent, plaqué or
Spécifications
Caracteristiques distinctives:
- Action de verrouillage
- Lumineux ou non lumineux
- Compact
- Actionneur plat et rond pour marquage optionnel
- Scellé selon IP67
Specifications generales:
- Epaisseur du panneau : 1,5 mm(.059) mini. - 4 mm (.157) maxi.
- Course totale :Fonct. 3 : 1,7 mm (.067) +/- 0,3 mmFonct. 5 : 1,3 mm (.051) +/- 0,3 mm
- Force de manoeuvre : 6N +/- 2N
- Durée de vie mécanique ou à faible niveau : 1 000 000 cycles
- Couple de serrage : 1,5 Nm maxi. appliqué à l’écrou
- Soudure : 320°C maxi., 3 secondes
Specifications environnementales:
- Degré de protection : IP67 suivant CEI 60529, IP69K suivant DIN 40050-9 (modèles non lumineux) avec capuchon U5125
- Tenue aux chocs : 100 g suivant CEI 512-4, test 6c
- Tenue aux vibrations : 10-500Hz - 10 g suivant CEI 512-4, test 6d
- Brouillard salin : CEI 512-6, test 11f
- Robustesse (modèles non lumineux) : IK06 suivant EN 50102 (1 joule)
- Température d’utilisation : -40°C à +85°C
Specifications electriques:
- Pouvoir de coupure maxi. avec charge résistive (contacts argent doré):5A 28Vcc, 70 000 cycles0,2A 48Vcc, 500 000 cycles0,5A 48Vca, 500 000 cycles
- Résistance de contact initiale : 100 mΩ maxi.
- Résistance d’isolement : 1 GΩ mini. sous 500Vcc
- Rigidité diélectrique : 1 500 Veff.
- Rebondissement : 10 ms maxi.
