Warum ein CANbus-System integrieren?
Date: 12/01/2026
Was ist ein CANbus (Controller Area Network)? Was ist ein CANbus-Protokoll?
Das CANbus (Controller Area Network) System ist ein von Bosch entwickeltes, nachrichtenbasiertes Multi-Master-Kommunikationsprotokoll. Es ermöglicht eine effiziente und zuverlässige Kommunikation zwischen elektronischen Steuerungsgeräten (Electronic Control Units, ECUs) in Echtzeitsystemen und reduziert gleichzeitig die Verdrahtungskomplexität. CANbus gewährleistet deterministische Kommunikation durch Priorisierung von Nachrichten nach Wichtigkeit und erhöht so die Zuverlässigkeit und Sicherheit in kritischen Anwendungen.
Wie funktioniert CANbus-Kommunikation?

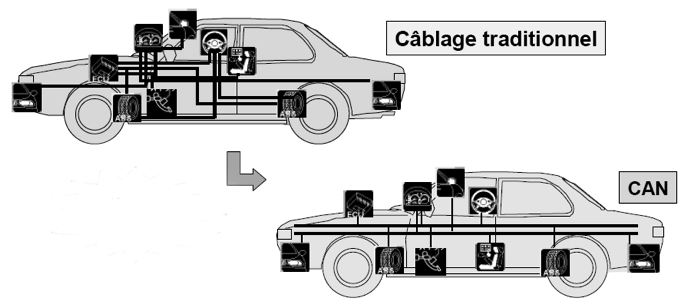

Fahrzeuge wie Automobile, Landwirtschafts- oder Geländefahrzeuge sind ein gutes Beispiel dafür. Alle Komponenten des Armaturenbretts (Drucktasten und Hebelschalter, Anzeigen) steuern direkt verschiedene Funktionen (Heizung, Kühlung, Beleuchtung), indem sie über PC-Platinen oder ECUs an ein einziges CANbus-Kabel angeschlossen sind. Diese Komponenten kommunizieren abwechselnd über denselben Bus. Die Einführung von Multiplex-Bussen (hauptsächlich CANbus) in Fahrzeugen hat den Verdrahtungsaufwand drastisch reduziert – bis zu 2 km weniger pro Fahrzeug – und damit das Design verbessert und die Kosten gesenkt.
Bei zunehmender Systemkomplexität (z. B. in der Luftfahrt, Telekommunikation usw.) wird die Punkt-zu-Punkt-Verdrahtung unpraktikabel. CANbus-Architektur ersetzt dies durch effiziente, zentralisierte Datenkommunikation.
CANbus Protokolle
Eigenschaft | CANopen | SAE J1939 Protokoll | LIN | RS232 | USB |
Primäre Verwendung | Industrielle Automatisierung | Schwere Nutzfahrzeug-Netzwerke | Automobil-Subsysteme (nicht kritisch) | Bestehende serielle Kommunikation | PC- und Peripheriekommunikation |
Kommunikationsstruktur | Flexible Objektverzeichnisverwaltung | Feste Parametergruppen für die Fahrzeugdynamik | Master-Slave, Einzeldrahtverbindung | Punkt-zu-Punkt, unstrukturiert | Host-Geräte-Hierarchie, Schichtprotokoll |
Netzwerkmanagement | Erweitert mit NMT, SDO/PDO-Messaging | Einfacheres, fahrzeugspezifisches Messaging | Grundlegende Schlaf-/Wecksteuerung, einfache Zeitplanung | Keine (manuelle Steuerung) | Komplex mit Plug-and-Play, Energiemanagement |
Topologie | Bus-Topologie | Bus-Topologie | Bus (ein Master, mehrere Slaves) | Punkt-zu-Punkt | Stern oder Punkt-zu-Punkt |
CANbus vs. sonstige Protokolle
In der Elektronik hängt die Wahl des Kommunikationsprotokolls wie z. B. RS232, USB, LIN, CAN von den Anwendungsanforderungen ab. CAN bietet höchste Zuverlässigkeit und Echtzeitleistung. J1939, ein CAN-basiertes Protokoll, ist speziell für Heavy Duty und Geländewagen optimiert. LIN eignet sich für einfachere, unkritische Aufgaben, während RS232 eine Punkt-zu-Punkt-Verbindung darstellt und in vielen Anwendungen veraltet ist.
Wie viele ECUs können an einen CANbus angeschlossen sein?
Ein typisches CANbus-Netzwerk unterstützt je nach Protokoll und Implementierung bis zu 110/120 Knoten. Das J1939-Protokoll beispielsweise unterstützt bis zu 30 Knoten und ist in Nutzfahrzeugen weit verbreitet. Es ermöglicht den Anschluss von 254 Steuerungen an den Bus.
Vorteile des CANbus-Systems
Vereinfachte Bedienung
Die Reduzierung der Anzahl von Kabeln vereinfacht Installation und Wartung. In einem CANbus-System im Auto wird die Fehlersuche erleichtert – Fehler werden gespeichert und indexiert, um sie schnell zu erkennen und zu beheben.
Kosteneffizienz
Weniger Kabel und Steckverbinder bedeuten geringere Produktionskosten und leichtere Geräte. Dies führt zu niedrigeren Material-, Arbeits- und Wartungskosten.
Funktionale Innovation
Das CANbus-System in Fahrzeuganwendungen hat in vielen Branchen Fortschritte ermöglicht und die Energieeffizienz, Sicherheit und Systemreaktionsfähigkeit verbessert. Beispielsweise ermöglichen CANbus-Systeme in Militärfahrzeugen und Elektrogabelstaplern die nahtlose Koordination von Subsystemen.
ERFAHREN SIE MEHR
Wesentliche technische Erkenntnisse
CANbus-Verdrahtung und Baudrate
Eine typische CANbus-Verdrahtung besteht aus verdrillten Kabelpaaren mit 120-Ohm-Abschlusswiderständen an beiden Enden. Gängige Baudraten sind beispielsweise 125 kbit/s (Industrie), 250 kbit/s (J1939) und 500 kbit/s (Automobil). Die korrekte Konfiguration der CANbus-Baudrate gewährleistet die Netzwerkstabilität.
Weitere CAN-Standards
Protokolle wie CAN FD (Flexible Data-Rate) und CAN XL (Extra Long) bauen auf dem CAN-Basisprotokoll auf und ermöglichen höhere Datenraten und größere Nutzlasten. CAN FD unterstützt bis zu 8 Mbit/s und 64 Bytes pro Frame, während CAN XL 20 Mbit/s und 2.048 Bytes erreicht – ideal für moderne vernetzte und industrielle Systeme.
Hauptanwendungen, die canbus-systeme nutzen:
Automobile und Transportfahrzeuge: Canbus-Systeme sind in Pkw, Lkw und Bussen weit verbreitet, um die Kommunikation zwischen elektronischen Steuerungseinheiten (ECUs) für Systeme wie Motormanagement, Antiblockiersystem (ABS), Airbags und aktive Aufhängungssysteme zu verwalten.
Industrielle Automatisierung und Material Handling: CANbus wird zur Steuerung von Maschinen und Produktionsanlagen verwendet. Es erleichtert die Kommunikation zwischen den verschiedenen Sensoren, Betätigungselementen und programmierbaren Steuerungen.
Medizinische Geräte: CANbus wird in medizinischen Geräten wie MRT-Scannern, Ultraschallgeräten, Röntgengeräten und anderen Bediengeräten verwendet. Diese Technologie gewährleistet eine zuverlässige Kommunikation zwischen den verschiedenen vitalen medizinischen Komponenten.
Baumaschinen und Geländefahrzeuge: Bei schweren Maschinen wie Planierraupen, Baggern und Bergbaufahrzeugen ermöglicht das CANbus eine effiziente Koordination der verschiedenen mechanischen und hydraulischen Teilsysteme, um die Leistung zu steigern und Ausfallzeiten zu reduzieren.
APEMs Expertise in CANbus-Systemen
Wir haben unseren Kunden zugehört und CANbus-Systeme in unsere HMI-Lösungen integriert. Unsere Teams bieten komplette Schnittstellensysteme, die Schalter, Panel-Schalter, Anzeigen und Joysticks mit Standard-PC-Platinen und eingebetteter Software kombinieren.
Diese schlüsselfertige Lösung hilft OEMs, Entwicklungszeit und -kosten durch den Einsatz intern entwickelter, standardisierter Technologien zu reduzieren. Unsere CANbus-Steuerungs- und CANbus-Schnittstellenlösungen gewährleisten eine zuverlässige und flexible Integration mit J1939-, CANopen- und CAN-FD-Kompatibilität.
Kommunikationswerkzeuge sind für die Zukunft unerlässlich, und APEM entwickelt kontinuierlich fortschrittliche CANbus-HMI-Schnittstellen – einschließlich drahtloser und BLE-Optionen für moderne vernetzte Systeme.
Entwickeln Sie Ihre CANbus-Lösung mit unseren Experten
Ob CANbus-Fahrzeugsystem, eine industrielle Steuerung oder Geländemaschinen mit J1939-Protokoll – die Vorteile der CAN-Kommunikation liegen auf der Hand: vereinfachte Verdrahtung, Datenaustausch in Echtzeit, Skalierbarkeit und robuste Leistung.
Dank seiner Expertise in CANbus-Verdrahtung, CAN-Encoder-Integration und Protokollstacks wie CANopen und J1939, bietet APEM umfassende, praxiserprobte Lösungen, die auf die anspruchsvollen Bedürfnisse von OEMs verschiedenster Branchen zugeschnitten sind.
