IPR3SAD1104

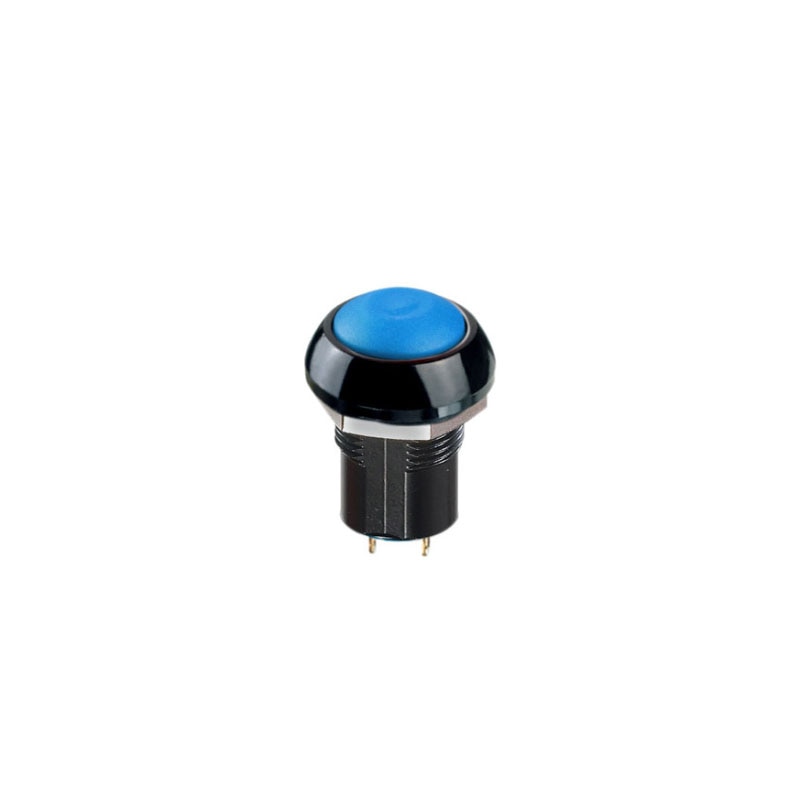

Der Panel-Schalter IPR3SAD1104, mit der Teilenummer IPR3SAD1104, gehört zur Kategorie der Druckschalter. Mit seiner abgerundeten gebogenen Aktortypen bietet dieser Schalter ein schlankes und ergonomisches Design. Er verfügt über eine normalerweise offene (NO) elektrische Funktion, die eine einfache und schnelle Umschaltung ermöglicht. Die Kontakte dieses Schalters bestehen aus silbernen Standardkontakten mit Goldbeschichtung, was eine zuverlässige und langlebige Leistung gewährleistet.
Wesentliche Merkmale
- Betätigerfarben: Blau
- Elektrische Funktionen: Normally open (NO)
- Kontaktmaterialien: Silber, vergoldet
- Optionen: Hohe Aktuator nicht beleuchtete Rundmodelle nur
Spezifikationen
Unterscheidungsmerkmale:
- Beleuchtet oder unbeleuchtet
- Taktiles Feedback
- Große Auswahl an Konfigurationen
- Flacher runder Betätiger für optionale Markierung
- Abgedichtet nach IP67 und IP69K
Allgemeine Spezifikation:
- Frontplattenstärke : 1,5 mm (.059) min. - 5,5 mm (.217) max.
- Gesamtweg : 2,5 mm (.098) ± 0,3 mm
- Typische Betätigungskraft : 10 N
- Lebensdauer mechanisch oder bei Schwachstrom : 200.000 Zyklen
- Anzugsdrehmoment : 1,5 Nm max.
- Lötung : 320°C max. für 3 Sekunden
Umgebungsbedingungen:
- Frontplattenabdichtung : IP67 nach IEC 60529
- Schockfestigkeit : 100 g nach IEC 512-4, Test 6c
- Vibrationsfestigkeit : 10-500Hz - 10 g nach IEC 512-4, Test 6d
- Salznebel : IEC 512-6, Test 11f
- Schlagfestigkeit (unbeleuchtet) : IK06 nach EN 50102 (1 Joule)
- Arbeitstemperatur : -40°C bis +85°C
Elektronische Spezifikationen:
- Max. Schaltleistung bei ohmscher Last :4A 12V-, 200.000 Zyklen1A 48V-, 200.000 Zyklen2A 48V-, 100.000 Zyklen3A 48V-, 75.000 Zyklen1A 72V-, 15.000 Zyklen
- Übergangswiderstand : 100 mΩ max. (Anfangswert)
- Isolationswiderstand : 1 GΩ min. bei 500V-
- Spannungsfestigkeit : 1.500 Veff. zwischen Anschlüssen.1.000 V~eff. zwischen Anschlüssen und Rahmen.
