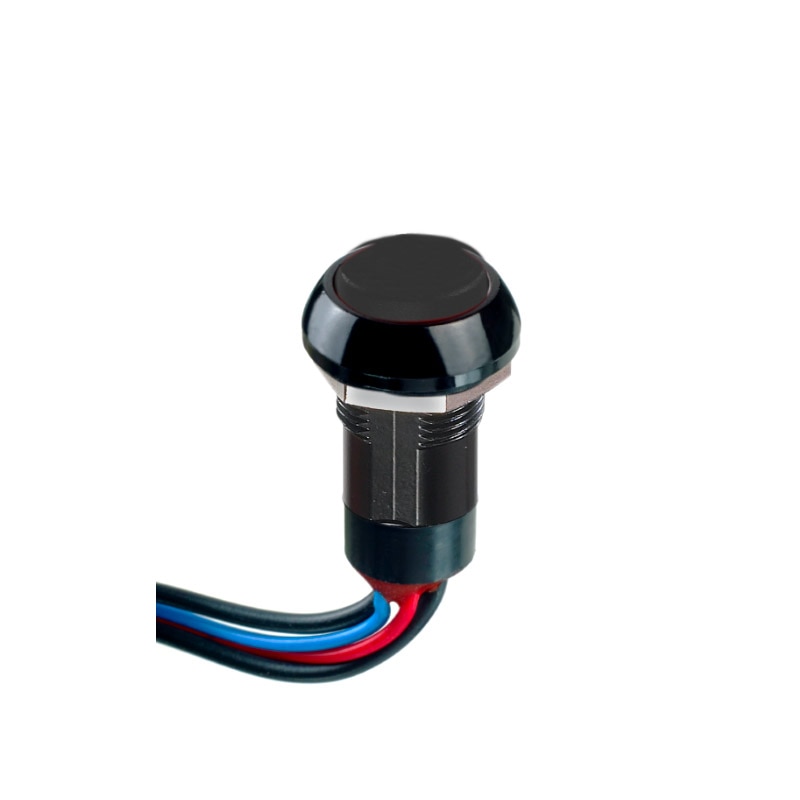

IPP5FAD2
Der IPP5FAD2-Panel-Schalter, auch als runder flacher Schalter bekannt, ist ein vielseitiger und zuverlässiger Druckschalter. Mit seinen kombinierten nicht beleuchteten elektrischen Funktionen NC NO bietet dieser Schalter ein nahtloses und intuitives Benutzererlebnis. Die Kontakte bestehen aus standardmäßigem silbervergoldetem Material und gewährleisten eine hervorragende Leitfähigkeit und Haltbarkeit. Egal, ob Sie Beleuchtung, Haushaltsgeräte oder andere elektronische Geräte steuern möchten, der IPP5FAD2-Panel-Schalter ist die perfekte Wahl für Ihre Anwendungen.
Wesentliche Merkmale
- Betätigerfarben: Schwarz
- Elektrische Funktionen: Öffner/Schließer kombiniert (unbeleuchtet)
- Montage: Fliegende Leitungen, Standard
- Kontaktmaterialien: Silber, vergoldet
Spezifikationen
Unterscheidungsmerkmale:
- Beleuchtet oder unbeleuchtet
- Taktiles Feedback
- Große Auswahl an Konfigurationen
- Flacher runder Betätiger für optionale Markierung
- Abgedichtet nach IP67 und IP69K
Allgemeine Spezifikation:
- Frontplattenstärke : 1,5 mm (.059) min. - 5,5 mm (.217) max.
- Gesamtweg : 2,5 mm (.098) ± 0,3 mm
- Typische Betätigungskraft : 10 N
- Lebensdauer mechanisch oder bei Schwachstrom : 200.000 Zyklen
- Anzugsdrehmoment : 1,5 Nm max.
- Lötung : 320°C max. für 3 Sekunden
Umgebungsbedingungen:
- Frontplattenabdichtung : IP67 nach IEC 60529
- Schockfestigkeit : 100 g nach IEC 512-4, Test 6c
- Vibrationsfestigkeit : 10-500Hz - 10 g nach IEC 512-4, Test 6d
- Salznebel : IEC 512-6, Test 11f
- Schlagfestigkeit (unbeleuchtet) : IK06 nach EN 50102 (1 Joule)
- Arbeitstemperatur : -40°C bis +85°C
Elektronische Spezifikationen:
- Max. Schaltleistung bei ohmscher Last :4A 12V-, 200.000 Zyklen1A 48V-, 200.000 Zyklen2A 48V-, 100.000 Zyklen3A 48V-, 75.000 Zyklen1A 72V-, 15.000 Zyklen
- Übergangswiderstand : 100 mΩ max. (Anfangswert)
- Isolationswiderstand : 1 GΩ min. bei 500V-
- Spannungsfestigkeit : 1.500 Veff. zwischen Anschlüssen.1.000 V~eff. zwischen Anschlüssen und Rahmen.
