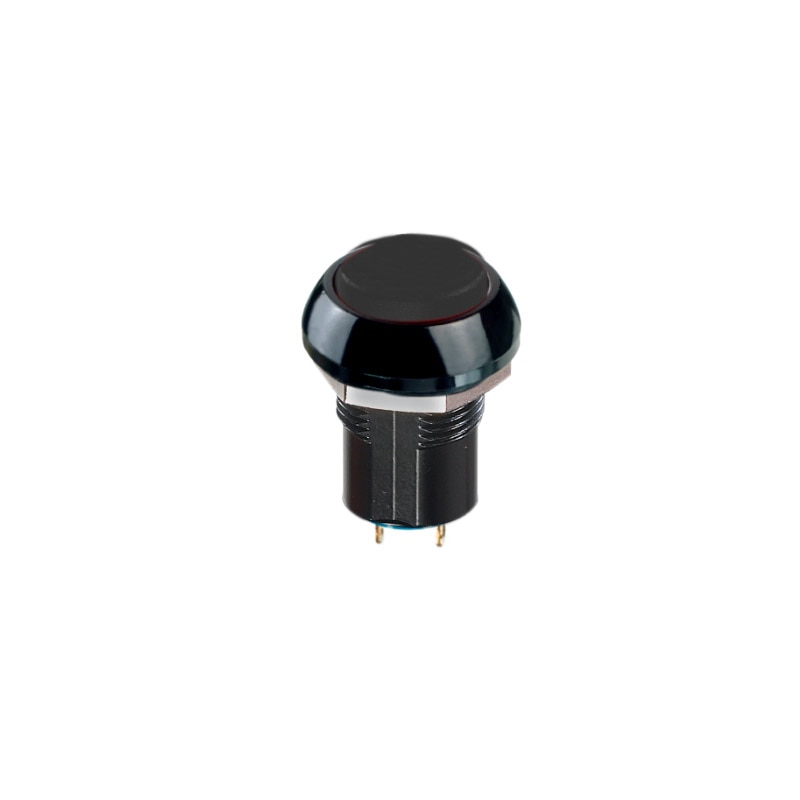

IPP3SAD2104
Der IPP3SAD2104 Panel-Schalter, auch bekannt als Druckschalter, ist eine vielseitige und zuverlässige Komponente, die in verschiedenen Anwendungen eingesetzt werden kann. Sein runder und flacher Aktuatordesign bietet eine komfortable und ergonomische Benutzererfahrung. Mit seiner normalerweise offenen elektrischen Funktion eignet sich der Schalter ideal zur Steuerung von Schaltkreisen und Geräten. Die Kontakte des Schalters bestehen aus silbervergoldetem Standardmaterial, was eine hervorragende Leitfähigkeit und Langlebigkeit gewährleistet. Ob Sie einen Schalter für industrielle oder kommerzielle Zwecke benötigen, der IPP3SAD2104 ist aufgrund seiner Leistung und Langlebigkeit die erste Wahl.
Wesentliche Merkmale
- Betätigerfarben: Schwarz
- Elektrische Funktionen: Normally open (NO)
- Montage: Lötfahnen
- Kontaktmaterialien: Silber, vergoldet
- Optionen: Hohe Aktuator nicht beleuchtete Rundmodelle nur
Spezifikationen
Unterscheidungsmerkmale:
- Beleuchtet oder unbeleuchtet
- Taktiles Feedback
- Große Auswahl an Konfigurationen
- Flacher runder Betätiger für optionale Markierung
- Abgedichtet nach IP67 und IP69K
Allgemeine Spezifikation:
- Frontplattenstärke : 1,5 mm (.059) min. - 5,5 mm (.217) max.
- Gesamtweg : 2,5 mm (.098) ± 0,3 mm
- Typische Betätigungskraft : 10 N
- Lebensdauer mechanisch oder bei Schwachstrom : 200.000 Zyklen
- Anzugsdrehmoment : 1,5 Nm max.
- Lötung : 320°C max. für 3 Sekunden
Umgebungsbedingungen:
- Frontplattenabdichtung : IP67 nach IEC 60529
- Schockfestigkeit : 100 g nach IEC 512-4, Test 6c
- Vibrationsfestigkeit : 10-500Hz - 10 g nach IEC 512-4, Test 6d
- Salznebel : IEC 512-6, Test 11f
- Schlagfestigkeit (unbeleuchtet) : IK06 nach EN 50102 (1 Joule)
- Arbeitstemperatur : -40°C bis +85°C
Elektronische Spezifikationen:
- Max. Schaltleistung bei ohmscher Last :4A 12V-, 200.000 Zyklen1A 48V-, 200.000 Zyklen2A 48V-, 100.000 Zyklen3A 48V-, 75.000 Zyklen1A 72V-, 15.000 Zyklen
- Übergangswiderstand : 100 mΩ max. (Anfangswert)
- Isolationswiderstand : 1 GΩ min. bei 500V-
- Spannungsfestigkeit : 1.500 Veff. zwischen Anschlüssen.1.000 V~eff. zwischen Anschlüssen und Rahmen.
