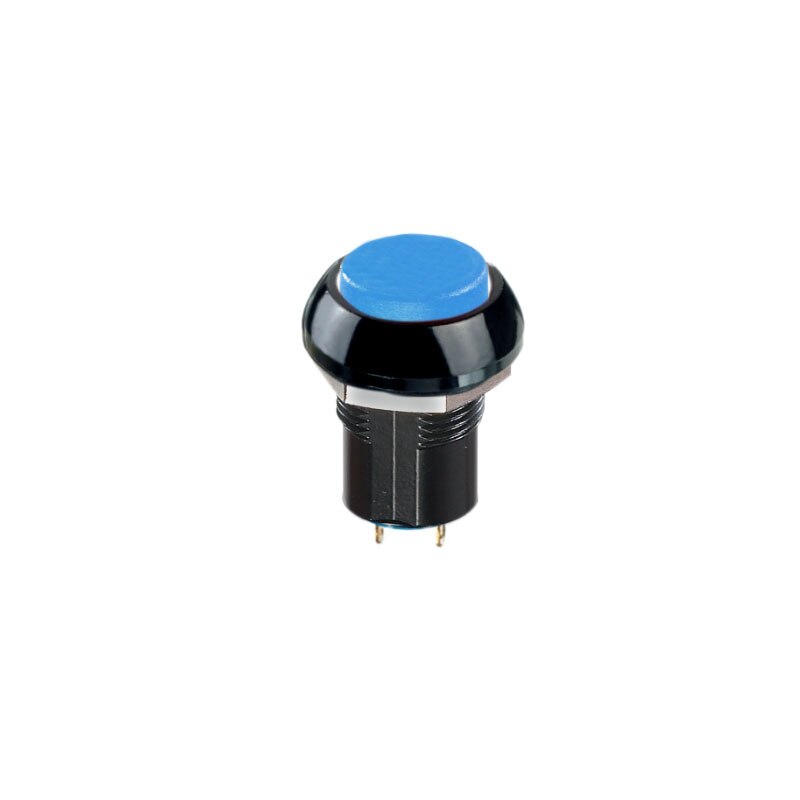

IPP3SAD1
Der IPP3SAD1 Panel Switch, auch bekannt unter seiner Teilenummer, ist ein vielseitiger und zuverlässiger Druckschalter. Mit seinem runden flachen Aktuator bietet er ein schlankes und modernes Design, das sich nahtlos in jedes Panel oder Gerät einfügt. Seine elektrischen Funktionen umfassen eine normalerweise offene NO-Konfiguration, die den Benutzern ein nahtloses und müheloses Schalterlebnis bietet. Die Kontakte des IPP3SAD1 bestehen aus silbervergoldeten Standardmaterialien und gewährleisten eine ausgezeichnete Leitfähigkeit und Langlebigkeit. Egal, ob Sie einen Schalter für Industrieanlagen, Haushaltsgeräte oder Fahrzeuganwendungen benötigen, der IPP3SAD1 ist die perfekte Wahl.
Wesentliche Merkmale
- Betätigerfarben: Blau
- Elektrische Funktionen: Normally open (NO)
- Montage: Lötfahnen
- Kontaktmaterialien: Silber, vergoldet
Spezifikationen
Unterscheidungsmerkmale:
- Beleuchtet oder unbeleuchtet
- Taktiles Feedback
- Große Auswahl an Konfigurationen
- Flacher runder Betätiger für optionale Markierung
- Abgedichtet nach IP67 und IP69K
Allgemeine Spezifikation:
- Frontplattenstärke : 1,5 mm (.059) min. - 5,5 mm (.217) max.
- Gesamtweg : 2,5 mm (.098) ± 0,3 mm
- Typische Betätigungskraft : 10 N
- Lebensdauer mechanisch oder bei Schwachstrom : 200.000 Zyklen
- Anzugsdrehmoment : 1,5 Nm max.
- Lötung : 320°C max. für 3 Sekunden
Umgebungsbedingungen:
- Frontplattenabdichtung : IP67 nach IEC 60529
- Schockfestigkeit : 100 g nach IEC 512-4, Test 6c
- Vibrationsfestigkeit : 10-500Hz - 10 g nach IEC 512-4, Test 6d
- Salznebel : IEC 512-6, Test 11f
- Schlagfestigkeit (unbeleuchtet) : IK06 nach EN 50102 (1 Joule)
- Arbeitstemperatur : -40°C bis +85°C
Elektronische Spezifikationen:
- Max. Schaltleistung bei ohmscher Last :4A 12V-, 200.000 Zyklen1A 48V-, 200.000 Zyklen2A 48V-, 100.000 Zyklen3A 48V-, 75.000 Zyklen1A 72V-, 15.000 Zyklen
- Übergangswiderstand : 100 mΩ max. (Anfangswert)
- Isolationswiderstand : 1 GΩ min. bei 500V-
- Spannungsfestigkeit : 1.500 Veff. zwischen Anschlüssen.1.000 V~eff. zwischen Anschlüssen und Rahmen.
