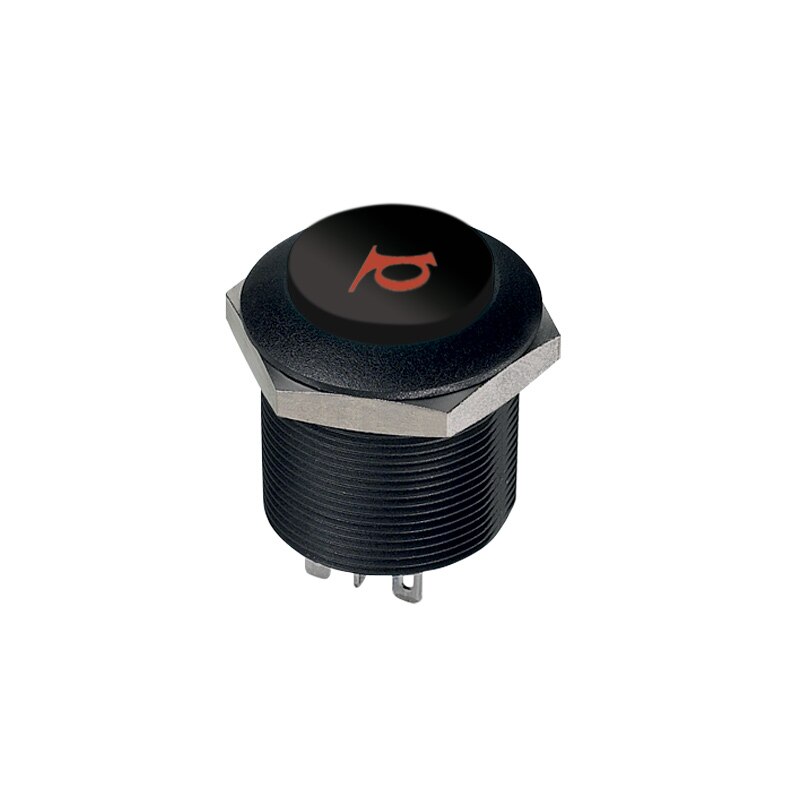

FPAP3C1222F2241
Die beleuchteten Drucktaster und -schalter der Serie FP haben einen Buchsendurchmesser von 24 mm und sind mit flächenbeleuchtetem Betätiger oder mit beleuchtetem Symbol erhältlich. Diese sehr gut sichtbaren Produkte sind ideal für Applikationen wie Traktoren, Busse, Lastwagen, Krane und PKWs.
Wesentliche Merkmale
- Serie: FP
- Lünettenfarben: Schwarz
- Contact Mat: Silber
- Symbole: Horn (0244)
- Betätigerfarben: Schwarz
- Terminals: Lötfahnen
- LED-Steuerung und Anzahl der Pole: Unabhängig, 1-polig
- Geführte Widerstände: 24-VDC-Widerstand
- Aktuatoren: Rund, flach
- Markierung: Laser
- Contact Mat: 2
- Modell: Gewindebuchse, Ø 24 (.944)
- LED-Farbe: Rot Grün
- Elektrische Funktionen: Normally open (NO)
Spezifikationen
Unterscheidungsmerkmale:
- Vollständige Betätiger- oder Symbolbeleuchtung
- Schnapp- und Gewindebuchsenmodelle
- Groß, aber leicht
- Tampongedruckte oder lasergeätzte Symbole
Allgemeine Spezifikation:
- Frontplattenstärke : 1(.039) bis 18 mm (.708) max.
- Gesamtweg : 2,5 mm ± 0,5 mm
- Typische Betätigungskraft : 8 N ± 2 N
- Lebensdauer mechanisch oder bei Schwachstrom : - Taster : 1 Million Zyklen - Schalter : 200,000 Zyklen
- Anzugsdrehmoment : 3 Nm max
Umgebungsbedingungen:
- Arbeitstemperatur : -40 °C bis +75 °C
Elektronische Spezifikationen:
- Max. Schaltleistung bei ohmscher Last : 200 mA 12 V-
- Übergangswiderstand : 50 mΩ max. (Anfangswert)
- Isolationswiderstand : 1 GΩ min. bei 500 V-
- Spannungsfestigkeit : 1,000 Veff. 50 Hz min.
- Elektrische Lebensdauer mit Nennstrom : - Taster : 1 Million Zyklen - Schalter : 200,000 Zyklen
Materialien:
- Gehäuse : PA46
- Betätiger : PA12
- Buchse/Rahmen : PA66
- Kontakte : Silber, vergoldet (Code 4)
- Kabel : 300 mm, Querschnitt abhängig von Schaltertyp
- Abdichtung :Verguss mit Epoxy oder Umspritzung mit Thermoplastik
